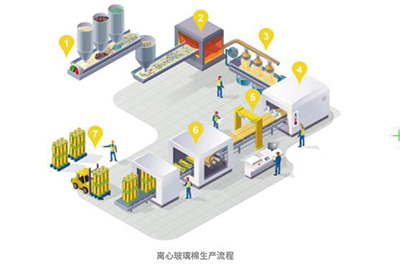

玻璃棉是由形成玻璃的硅酸盐矿物为原料，经过玻璃熔窑从漏板流出，熔融的玻璃通过离心机高速旋转从侧壁甩处，在燃烧室高温高速火焰的牵伸作用下形成的棉状短纤维。其属于玻璃类无机纤维，是400℃以下优良的保温绝热材料。
玻璃棉制品主要用于工业罐体、厂房、住宅及管道的消声绝热工程，还可作为车（船）体、飞机等交通工具的隔热隔声材料。
• 离心机轴承润滑脂HCG系列
• 玻璃纤维表面浸润剂/防尘油DST系列
• 玻璃棉集棉机风机轴承润滑脂HFG系列
• 固化炉链条系统润滑剂RWL系列
• 固化炉输送机链板防粘剂CPA系列
• 玻璃纤维憎水剂WRP系列
• 固化炉上下风室风机轴承润滑脂HFG系列
离心机是离心棉生产的核心装置，离心器长期处于高温（约1000℃）状态并高速旋转，它受到熔融玻璃液的冲刷和腐蚀，以及高温高速气流的氧化。
离心器分为：底部敞开式和底部密封式两种，绝大部分是镍基合金材质，侧壁有数千个至上万个小孔。
离心器一般运行200 - 400h后，小孔被玻璃液冲刷，孔径变大，侧壁也会因高温蠕变而形成鼓形，此时必须进行更换。

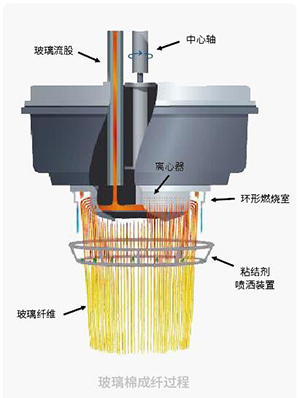

熔融的玻璃液在重力作用下，经漏板进入离心器的分配器，在离心力作用下，进入离心器并通过离心器的小孔成细流股向外甩出。
刚离开离心器的细流，受到燃烧室喷出的向下的高温气流的作用而撕裂牵伸。在下落过程中，由于气流温度急剧下降，玻璃细流粘度增大，最后硬化为棉纤维。
• 高速离心机轴承润滑脂 Wallis HCG系列
• 玻璃纤维表面浸润剂/防尘油 Coomcool DST 245系列

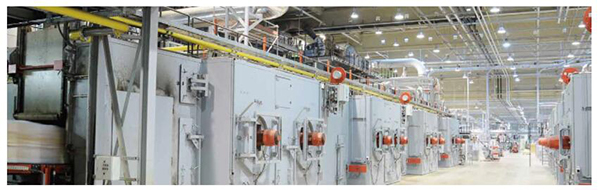

固化炉是将含树脂的玻璃棉毡按要求进行热处理的装备，为了充分利用热源，加速固化过程，根据毛毡在固化炉内不同阶段来确定温度控制。

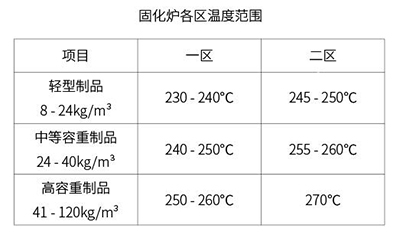

为使产品受热均匀，固化炉在长度方向一般分为两个区，每个区热风循环方向不同。
二区温度一般大于一区温度
制品的容重越大，温度要求越高，最高可达270℃。
固化炉中的链条长期处于230 - 270℃高温环境中。
部分链条油在该温度使用后出现冒烟、异味、积碳等高分子残留物，阻碍链条的有效运转，导致链条出现卡顿、延长、拉断等情况的出现。
• 玻璃棉高温链条油 Coomcool Chain RWL 305半合成系列
• 玻璃棉高温链条油 Coomcool Chain RWL 350合成系列
• 固化炉链板防粘剂 Coomcool Chain CPA 50系列
锐先（上海）化学品有限公司 版权所有
公司地址：上海市松江区九亭工业园区120号
联系电话：400-920-5357 E-Mail：tech@runsunsh.com
传真：021-34110771 客服QQ：2092155139
手机网站
